天线OTA测试有哪些方法？哪种OTA测试方法最好？
发布时间：
一、目前主要有2种方法对天线的辐射性能做判定。
1、无源（PASSIVE）测试：
从天线的辐射性能进行判定，我们定义为普通的天线测试，也是常说的无源（PASSIVE）测试。无源测试侧重从天线的增益、效率、方向图等天线的辐射参数方面考察天线的辐射性能。一般经常使用到的测试参数有:
Return Loss (反射损耗)；Directivity (极性)；Gain，dBi（dBd） (增益)
Efficiency (效率)；Radiation Pattern (方向图)
Effective Isotropic Radiated Power (增益+发射功率)
Input Impedance（天线接口阻抗测试）
VSWR，RL（天线驻波比，回波损耗测试）；3D（3D场强图）
3dB BW，FB Ratio（波束宽度，前后比）
Cross polar，Isolation（交叉极化比，隔离度）
Directivity（方向性）；Efficiency（效率）
2、有源（ACTIVE）测试：
在指定的微波暗室，对天线的辐射功率和接收灵敏度的测试，也即常说的有源（ACTIVE）测试。有源测试主要从天线整体的辐射功率和接收灵敏度，即TRP和TIS等，这种方法更能体现天线整体的辐射性能。OTA有源测试参数：
TRP(总辐射功率)；TIS(总接收灵敏度)；RS (相对参考信道的接收灵敏度判定)
SS(灵敏度扫描)；EIRP(等效全向辐射功率)；EIS(等效全向接收灵敏度)
二、TRP(总辐射功率)和TIS(总接收灵敏度)测试方法和要求。

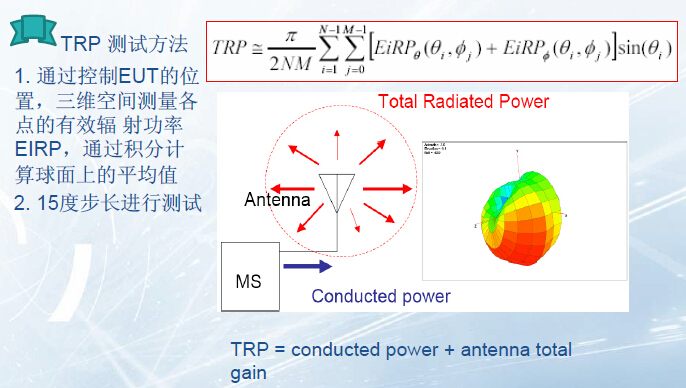

1、TRP 测试要求
（1）EUT处于最大功率发射；
（2）非便携式EUT需要进行自由空间下测试；
（3）便携式还要进行人头模型条件下的测试；
（4）在EUT支持的每一个频段，对高中低三个信道进行测试；
（5）对于可伸缩天线的EUT,需要在两种条件下分别测试。

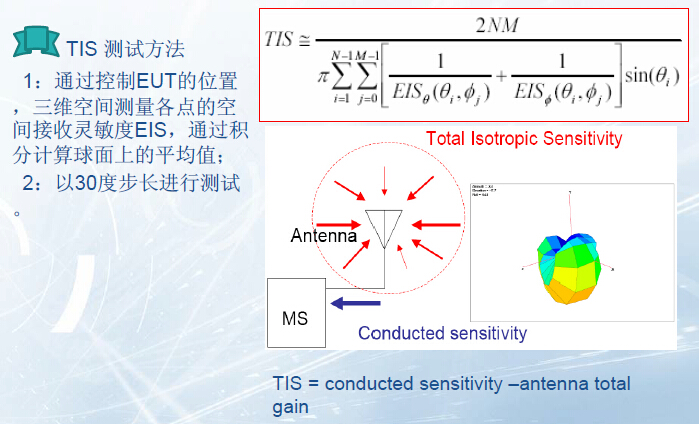

2、TIS 测试要求
（1）EUT处于最大功率发射；
（2）非便携式EUT只需要进行自由空间下测试；
（3）便携式还要进行人头模型条件下的测试；
（4）在EUT支持的每一个频段，要选高中低三个信道进行完整TIS测试；
（5）在满足最大间隔条件下对中间信道还要进行相对灵敏度测试
（6）对于可伸缩天线的EUT,需要在两种条件下分别测试。
三、天线OTA测试标准的制定。
1、OTA国家标准介绍。
（1）中国进网OTA测试参考由工信部颁发的：《YD-T1484-2006 移动台空间射频辐射功率和接收机性能测量方法》；
（2）根据我国的实际情况进行编制，提出了针对GSM 900，DCS 1800及CDMA的射频辐射功率及接收机性能详细测试方法。
（3）2GHz WCDMA移动台空间射频辐射功率和接收机性能测量方法，2GHz TD-SCDMA 移动台空间辐射功率和接收机性能测量方法

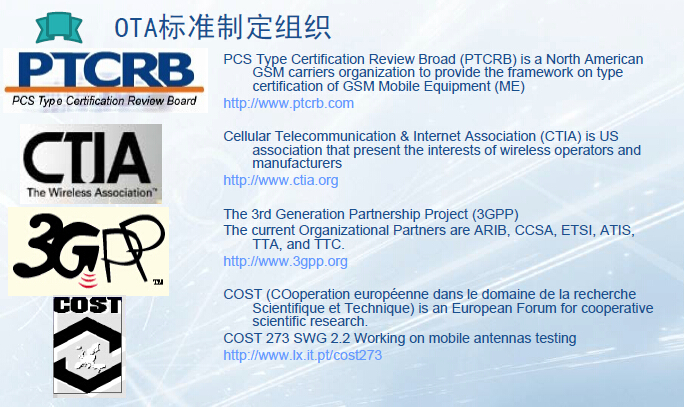

2、天线OTA测试的国外组织。

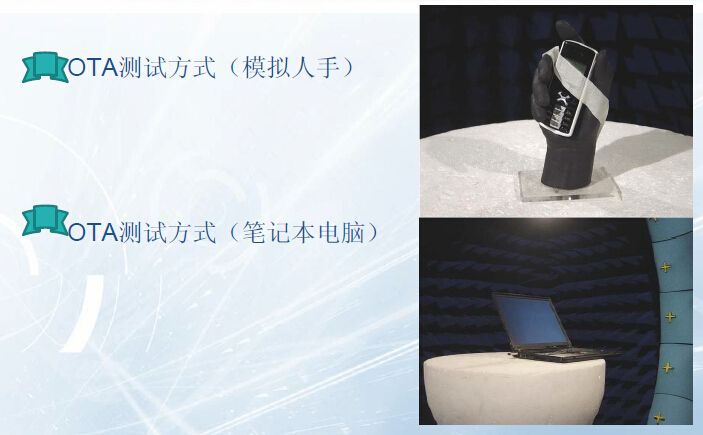

四、天线OTA测试场景。
关键词：天线OTA测试
