有源天线OTA测试方法
发布时间：
由于采用卫星通信技术，其下行功率信号经由大气层以及其他环境因素（典型如在城市地区由于多径效应的影响）产生损耗，实际到达移动终端接收机的信号已十分微弱，这要求接收机有更为优良的性能。因此，对G无线接收系统的有源天线进行测量是十分必要的。本文借助蓝牙（Bluetooth）空口提出一种响应迅速、准确性高，且成本低的GPS有源天线OTA测试方案。

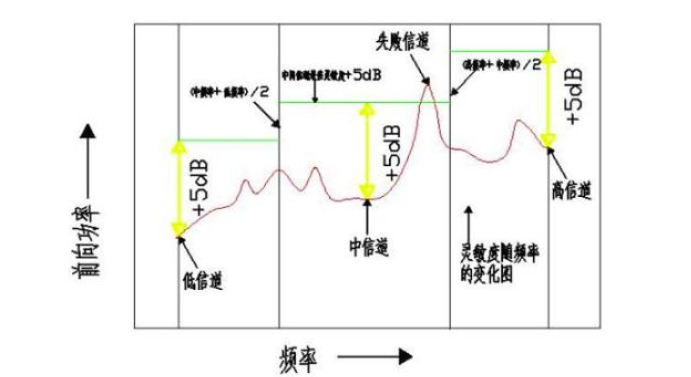

整机辐射性能的测试在手机OTA测试中越来越受到重视，这种辐射性能测试反映了手机的最终发射和接收的能力。目前，主要有两种方法对手机的辐射性能进行考察：一种是对天线的辐射性能进行直接判定，即无源测试；另一种是在特定全电波暗室内，测试手机的辐射功率和接收灵敏度，称为有源测试。OTA(OverTheAir)测试就属于有源测试。相比于传统的无源测试，OTA测试着重衡量整机三维空间内的辐射性能测试，因而逐渐成为手机行业重视和认可的测试项目。目前，业内进行OTA测试的暗室环境主要有单天线测量和多探头测量两种（此外还有针对MIMO测试的混响室测量系统）其基本工作原理可简单描述为：
由于实际传输的矢量电磁波可以分成水平极化和垂直极化两个正交分量，因此通过一个或多个双极化测量天线（或RF探头）可以捕获测试机的辐射性能，并利用已知辐射特性的电偶极子或环型天线预先校准测量路径的损耗并补偿，最终通过天线经典理论计算可以得到测试机的有源天线收发性能。
民用GPS使用L1频带（1575.42MHz±10KHz）为终端提供下行单项通信业务支持，主要用于导航、定位、授时和测速。这就对测量方案提出了挑战，因为单向通信（开环）系统无法形成有效的反馈机制，在天线测量过程中就会造成因天线方向性而产生测试不准确的情况，因而不能准确地一次性反映天线性能——尽管通过对测量结果二次分析可以纠正，但极大的影响测试效率，特别是在天线设计阶段。典型的GPS有源天线开环测量方案如图2所示。
当待测终端（简称DUT）开机后，通过测量天线获取GPS信号发生器的特定信号——该信号可以是单星静态信号，也可以是多星动态信号（通过信道仿真器产生），控制端通过时间参量不断控制暗室转台的状态和极化分量的切换，以实现测量。DUT则将获取的GPS信号通过接收机进行射频和基带处理后，获取数据的载噪比CN0，以此作为GPS测量的最终数据保存在其存储设备中。测试完成后，DUT需要将该数据导出给控制PC做分析处理。PC在补偿相应的信号传输路径损耗，最终根据经典天线理论，计算得出该天线在三维空间中的总体辐射性能TCNR：
其中，EICi表示在处于双极化测量天线不同极化分量下的空间某点CN0值。
由于典型的手机方案中GPS接收机在强信号下易出现堵塞，而在弱信号下又易出现失真，因此若想准确得到测试结果可能需要多次反复测试，不断修正信号源的发射功率值，但开环测量系统本身无法及时获取信号源最优的调整量，测试过程中没有依据可以动态地调整信号源功率，甚至会出现多次反复测量仍无法准确获取整机接收性能的情况。
出于以上考虑，行业内也出现了一些闭环测量方案：即系统通过WLAN空口（IEEE802.11体系标准）将GPS测量数据及时回传给控制处理单元分析，并根据分析结果实时调整GPS信号源。该方案可以有效地解决开环系统的缺陷，但实际使用过程中，由于目前智能终端产品方案上多为WLAN/GPS/BT/FM等业务无线业务共集成电路IC，WLAN在传送数据时（一般地，终端发射机发射功率不小于10dBm）引起IC底噪升高，可能会造成对GPS接收机的额外干扰，相关的实验室测试结果见表1，采用正常GPS、蓝牙加扰GPS和WLAN加扰GPS的对照测试方法，在GPS中等接收水平下（载噪比35dB左右）静态模拟8颗GPS卫星，观察不同实验组的GPS冷启动时间差异。每个实验组选取十个样本观察值（从中去除最大和最小值），观察结果可见，蓝牙加扰的影响要小于WLAN。虽然不同IC方案商提供一些功率控制手段可缓解此类问题，但平台和平台之间没有相应的行业标准规范，因此实际测量方案中缺乏通用性。
