蓝牙音箱OTA测试,Bluetooth蓝牙模块天线OTA测试

发布时间:

蓝牙音箱OTA测试,Bluetooth蓝牙模块天线OTA测试

Bluetooth OTA测试是通过天线经空中传输相连,测试要求EUT必须进入测试模式,并与基站之间的蓝牙链路的一些参数进行配置。

具体的设置如下:

1、基站控制EUT处于定频模式(RX/TX Single freq.);

2、测试方式为环回方式(Loop back),并设置whitening为off;

3、测试一般要求EUT分别工作在低(9)、中(39)、高(78)三个频点,回送调制信号为10101010,分组类型设置为DH5;

4、TIS要求BER<5.0%,并要求相对灵敏度测试。

5、如果EUT支持功率控制,要求EUT工作在最大功率。

测试结果如图所示:

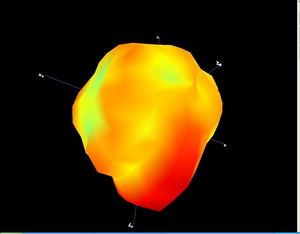

Bluetooth TRP

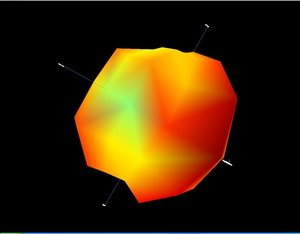

Bluetooth TIS
